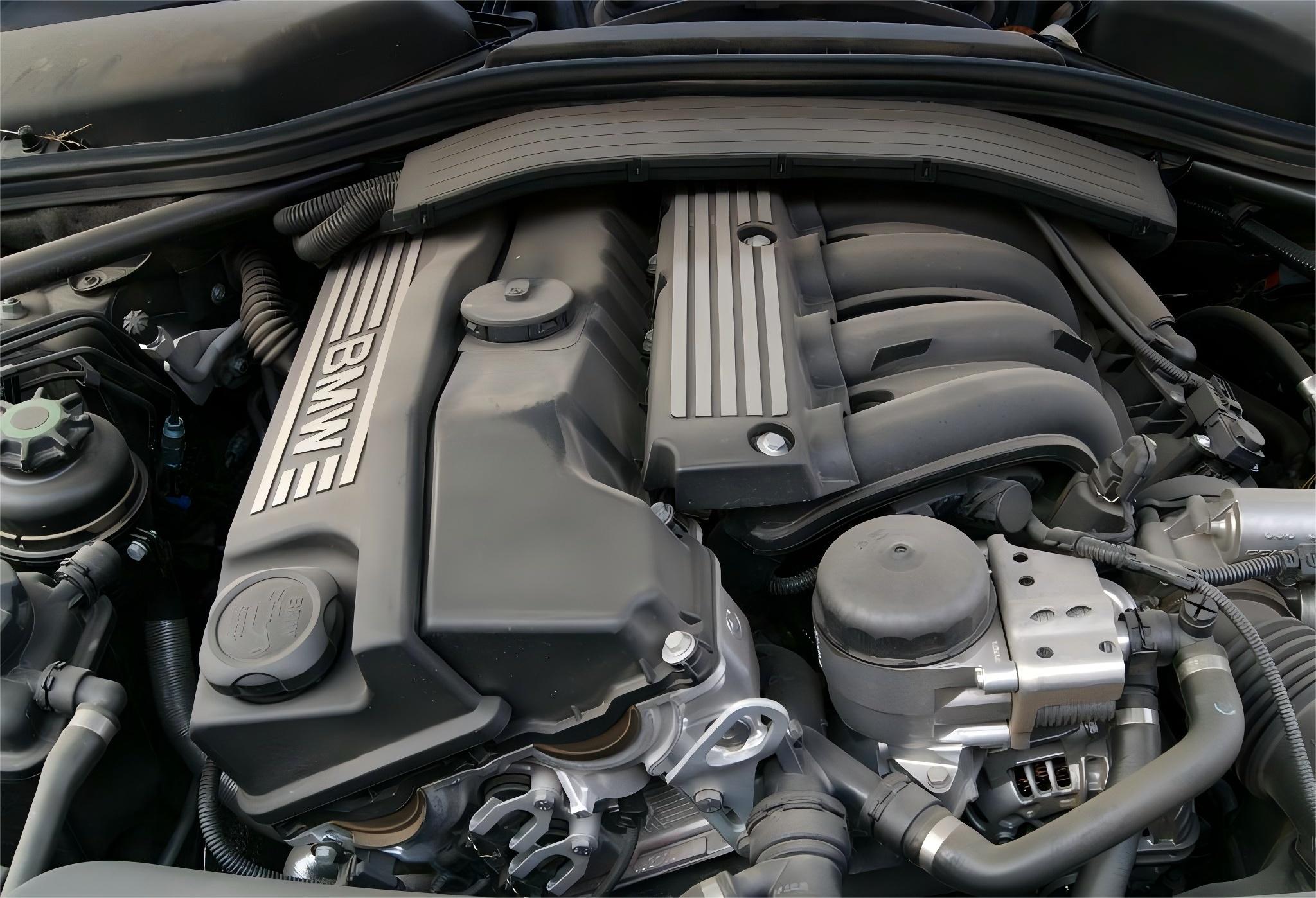

Применение двигателя BMW N46 на рынке

Особенности конструкции: наклонное расположение (снижение центра тяжести для улучшения управляемости), максимальные обороты 6500 об/мин

2. Основные технологические системы

Система управления газораспределением Valvetronic:

Газораспределительный механизм: DOHC с двумя верхними распредвалами, гидравлические толкатели обеспечивают передачу без зазоров, требуются специальные комплектующие подгонки

II.Основные сложности ремонта

1.Утечки в системе герметизации (частая неисправность)

Симптомы: после пробега 40-60 тыс. км наблюдается подтекание масла из-под прокладки клапанной крышки, прокладки головки блока цилиндров, прокладки поддона картера, а также износ маслосъемных колпачков, приводящий к расходу масла (1 л на 1000 км)

Причины:

Рабочая температура двигателя достигает 110℃, высокая температура ускоряет старение резиновых деталей

Наклонная установка приводит к неравномерному распределению масла, нижние уплотнительные элементы испытывают большую нагрузку

2.Неисправность газораспределительного механизма

Проблемы с цепью привода ГРМ: её удлинение вызывает вибрацию двигателя и потерю мощности при разгоне, для замены требуется разборка двигателя (затрагиваются сопряжённые детали, такие как распределительные валы, поршневые кольца и т.д.)

Неисправность системы VANOS: заедание электромагнитного клапана или засорение масляных каналов, влияющее на точность фаз газораспределения, для диагностики требуется специальное оборудование

3.Другие распространенные проблемы

Износ поршневых колец (приводящий к снижению степени сжатия), старение уплотнительных элементов водяного насоса (утечка охлаждающей жидкости), недостаточное давление подачи топливного насоса

Узкое пространство для ремонта, наклонное расположение усложняет демонтаж деталей вокруг головки блока цилиндров

III.Целевые решения

1.Ремонт герметичной системы

Замена маслосъемных колпачков клапанов:

Предпочтение технологии без снятия ГБЦ (специальный инструмент для установки клапанов), не требует разборки головки блока цилиндров, стоимость около 3000 юаней

Этапы: снятие клапанной крышки → фиксация для проверки давления клапанов → замена пропитанных высокотемпературных сальников → очистка от нагара → восстановление гидронатяжителя

Улучшение прокладок: замена прокладки клапанной крышки и прокладки головки блока цилиндров на фторкаучуковые (повышение термостойкости на 30%), при утечке из поддона — прямая замена уплотнительной прокладки

2.Ремонт газораспределительного механизма

Замена цепи привода ГРМ:

Полная замена цепи + натяжителя + направляющей + звёздочки, с обязательной установкой по меткам синхронизации (рекомендуется использовать специальный инструмент для N46)

Одновременно проверить износ поршневых колец, при необходимости заменить на усиленные

Обслуживание системы VANOS: периодическая чистка сетки электромагнитного клапана, замена старых уплотнительных колец, использование оригинального очистителя

3.План профилактического обслуживания

Периодическая проверка:

Каждые 20 000 км проверять герметичность клапанной крышки на предмет утечек

Каждые 40 000 км измерять расход масла и проверять состояние маслоотражательных колпачков клапанов

Каждые 60 000 км заменять водяной насос в сборе и охлаждающую жидкость

Выбор комплектующих:

Уплотнения следует优先 выбирать оригинальные BMW или сертифицированные бренды (например, Elring)

Рекомендуемые инструменты: набор для замены маслосъемных колпачков N46 без снятия ГБЦ, специальный инструмент для установки пружин цепи ГРМ, динамометрический ключ
